AUTOCAD通用機械模板定制
在CAD繪圖過程中，各項標準的定制是繪圖的基礎，標準的定制，能使圖形系列化，規范化，便于修改。本文討論的話題是如何定制適合機械行業和本單位規范標準的定制
一.概述
AUTOCAD繪圖采用.dwt文件作為模板，每次開新圖時會調用此類文件，對于定制好的文件，可直接使用，而標準即包含在模板文件中。
對于不同類型的AUTOCAD系統，模板定制的方法是不一樣的，但原理基本相同，本文討論的軟件為AUTOCAD（R14-2004）、AutoCAD Mechanical（5.0-8.0），對于AutoCAD Mechanical Desktop三唯不做討論
二.AUTOCAD（R14-2004）模板定制
對于通用機械模板所的標準要素含以下幾類：
圖層
圖紙邊框
尺寸標注
文字
標題欄
中心線
圖紙比例
打印設置
因為AUTOCAD（R14-2004）是通用CAD軟件，設置圖紙比例須手動進行，為了使圖形尺寸嚴格按照實物尺寸繪制，必須按國標規定的圖紙比例分別設置不同的模板。
以A3圖幅1：2比例為例說明定制步驟：
1.繪制標題欄
以1：1比例，按照本單位或國標繪制標題欄，編寫必要的文字信息，存檔（例如title.dwg），和模板文件放如同一目錄（通常在安裝目錄下的Template目錄）。
2.繪制A3基本圖框
以1：1比例，按照本單位或國標繪制圖框，編寫必要的文字信息，存檔（例如A3_1P1.dwt），和模板文件放如同一目錄（通常在安裝目錄下的Template目錄）。
3.標準定制
定義文字大小：分別建立3.5，5，7等字型，漢字字體一般采用HZTXT.SHX；
尺寸標注：按照自己的習慣和行業標準定制；
線形，導入常用線形，如虛線、中心線；
圖層：按照自己的習慣和行業標準定制，以方便繪圖，如尺寸標注層，中心線層等，線形及顏色按層性質及用途確定；
4.導入標題欄
為什么不直接在基本圖框繪制標題欄呢，原因在于對圖紙的修改，如果直接繪制，一旦要更改標題欄，實在太麻煩，而采用插入的辦法，只須更改標題欄一個文件即可。
導入方法：命令 XREF，選擇剛才做好的title.dwg，注意插入點和比例
至此A3基本圖框標準完成
5.定制A3圖幅1：2
將圖紙內所有對象放大2倍，保存為A3_1P2.dwt；
定義文字大小：修改3.5，5，7等字型，字高全部放大2倍，如3.5號字，現在實際尺寸為7mm
尺寸標注：只須修改全局變量即可，將其改為2
存檔完成。
對于其他類型圖紙按上述方法重復制作，熟悉之后還可采用標準輸入和輸出來加快進度，在此不做敘述。
從上可以看出，通用AUTOCAD（R14-2004）模板制作很煩瑣，但磨刀不誤砍柴工，模板做好了，事半功倍。
三AutoCAD Mechanical（5.0-8.0）模板定制
此類軟件自帶GB模板，但實際應用中，還是不符合自己習慣，一般定制如下:
1.標題欄定制
Mechanical自帶標題欄是通用模板，填充時有對話框，很方便，如何制作符合本單位規范的標題欄呢，打開gb_titlea.dwg，發現是由很多的對象屬性組成的，只要修改這些對象屬性，并移動到合適的位置，即可完成填充，如下圖
所以對于對象屬性要自己多琢磨，創建自己的標題欄。
2繪制基本圖框
基本圖框位于安裝目錄下\acadm\Gen\Dwg\Format，文件為GB*.DWG，只須修改這些文件使之符合本單位規定即可
3標準定制

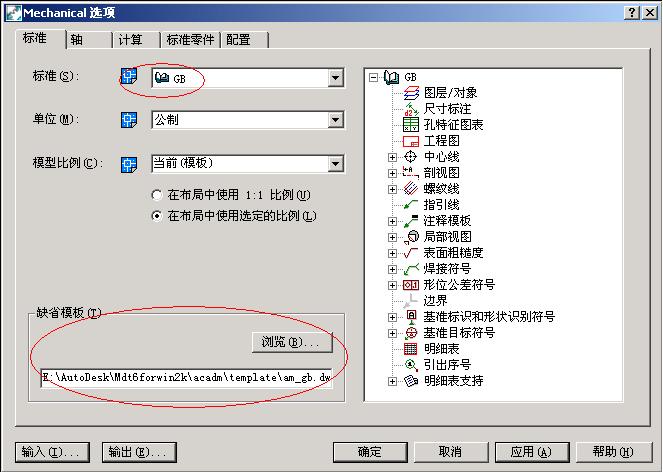

打開AM_GB.dwt，確定標準，如下圖，注意圖中紅框
定義文字大小：分別建立3.5，5，7等字型，漢字字體一般采用HZTXT.SHX；
尺寸標注：按照自己的習慣和行業標準定制；
線形及圖層：因為Mechanical有自帶GB，一般不用再定義
存檔完成
Mechanical功能比較強大，適合2唯機械繪圖，每次開新圖時，選擇AM_GB.dwt，在定義標題欄時選擇自定義標題欄，非常方便。
這部分要點在于標題欄定制，只要大家多用，必定馬到成功
四Mechanical標題欄應用于AUTOCAD（R14-2004）
經過實踐，可通用，但不會出現如圖一的對話框，只會出現對象屬性編輯對話框，但也方便。
|
