帶型窗是門窗的一種重要類型，通過帶型窗，我們可以使建筑變得更加靈巧、造型更加靚麗。目前帶型窗、帶型凸窗在一般住宅、寫字樓中比較多見，其應用可以帶來良好的局部表現效果與充足的采光。

圖1

下面，我們就來了解一下帶型窗的繪制方法（本篇CAD教程使用的工具軟件為浩辰CAD建筑2012，沒有軟件的讀者可以登錄浩辰CAD官網下載，然后安裝以完成準備工作）。

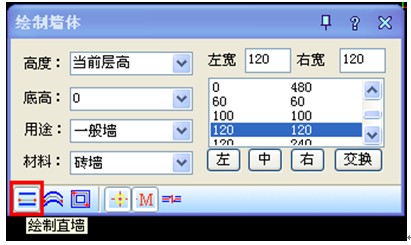

啟動浩辰CAD建筑2012，來到繪圖工作界面。由于門窗需要在墻體中插入，所以我們需要通過調用【繪制墻體】的命令，繪制一道簡單的墻體（如圖2）。

圖2

在繪圖空間中，分別確定兩個點，一道簡單的墻體就繪制成功了。然后，我們還可以在墻體上繪制一個簡單的墻角（如圖3）。

圖3

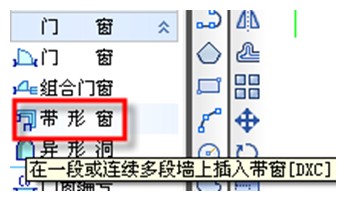

在完成繪制墻體后，我們依次點擊【門窗】—【帶型窗】，在剛才繪制好的墻體上插入門窗（如圖4）。

圖4

按照命令提示，我們需要在墻角兩端墻體上，分別點擊來確認轉角窗的定位點（如圖5）。

圖5

確認兩點后，命令提示選擇相應的墻體。在此，我們選擇這兩段墻體（如圖6）。

圖6

這樣，我們就可以看到轉角窗的效果了（如圖7）。

圖7

在上文繪制的基礎上，我們還可以通過“對象編輯”來修改帶型窗的參數，變化成帶型凸窗。

此外，由于浩辰CAD建筑2012是一款二維、三維同步軟件，所以我們只需要在空白處單擊鼠標右鍵，選擇合適的軸測圖，就可以看到三維效果了（如圖8）。

圖8
