門窗是建筑設計當中最常見的繪制的對象之一。要想設計一棟實用、美觀的建筑，在功能、外觀上相匹配的門窗是必不可少的。在國內外，有很多建筑物通過外窗來表達建筑設計思想的。

今天我們就來介紹一下在施工圖過程中，如何完成一個最簡單的外窗插入的工作。我們使用的軟件為為浩辰CAD建筑2011，沒有軟件的朋友可以預先下載。

啟動浩辰CAD建筑2011后，我們需要先明確一下插入窗戶的前提條件：在墻體上插入門窗，因此我們需要首先完成墻體的繪制。

要進行墻體的繪制，我們需要在左側的菜單中，尋找【墻體】菜單，并使用繪制墻體命令，完成一道簡單的墻體繪制(如圖1)。

圖1

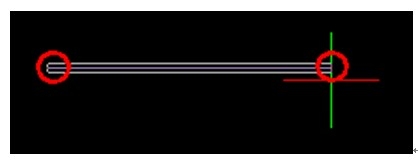

在繪圖空間中，分別確定兩個點。這樣，一道簡單的墻體就繪制成功了(如圖2)。

圖2

隨后，我們點擊【門窗】菜單下的【門窗】命令，在剛才繪制好的墻體上插入門窗(如圖3)。

圖3

在彈出的對話框中，我們選擇上圖中紅框所選的按鈕，選擇模式為“插入窗”。

接下來，我們在剛才繪制的墻體上點擊一下，該窗戶就能夠正確插入了。讓我們來看一下插入后的前后效果對比(如圖4)。

圖4

從圖中我們可以直觀看到插入前后的效果對比。當然，在工程設計當中還有很多其他的要求，我們在后續的CAD課程中進一步介紹如何來完成這些操作，也歡迎大家繼續關注。

感興趣的朋友可以登錄浩辰CAD官網下載浩辰CAD建筑2011：http://www.gstarcad.com/cad_47_73.html

若您對浩辰CAD建筑2011軟件有任何問題，可加入浩辰CAD建筑技術QQ群：214223866
