浩辰CAD燕秀模具2011軟件是國產CAD軟件領軍企業浩辰CAD與燕秀工具箱強強聯合，推出的中國首款基于國產設計軟件平臺上的模具專業軟件。而且，軟件還融入了會員功能，捐助會員可以免費使用。

在今天的CAD教程中，我們就給大家介紹浩辰CAD燕秀模具2011軟件會員功能中的自動標注功能，用戶只需簡單的設置便可使用該功能完成復雜的標注工作，使得標注工作簡單化、標準化。

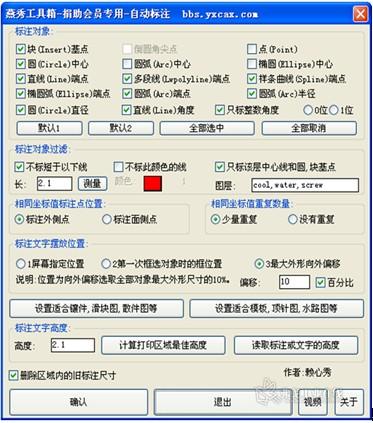

要使用此功能，我們首先使用快捷命令【ADA】調出命令對話窗口(如圖1)。

圖1

然后，我們就可以使用【自動標注】了，其操作步驟可分為三步：設置標注對象，確定坐標系，選擇對象。

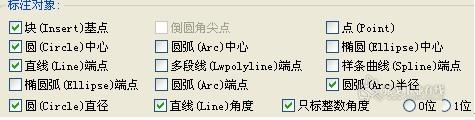

設置對象方面，我們可以點擊【設置適合鑲件、滑塊圖、散件圖等】或【設置適合模板、頂針圖、水路圖】來確定設置對象。之后，對標注對象進行選擇(如圖2)。

圖2

最后，根據命令行提示確定坐標原點，然后再框選鑲件點擊確定標注就完成了(如圖3)。

圖3

需要指出的是，自動標注有時會出現標注混亂的情況，對于這種情況我們可以用“標注文字擺放位置”選項來進行調整(如圖4)。

圖4

以上是浩辰CAD燕秀模具2011會員版本自動標注功能的一個簡單的應用，當然，在普通版本中，也有很多這樣的人性化功能，大家可以下載浩辰CAD燕秀模具2011，并在實際操作中進行體驗。http://www.gstarcad.com/cad_51_47.html
