樓梯是建筑設計當中常見的建筑構件之一，在上一節的CAD教程中，我們介紹了雙跑樓梯的繪制方法。今天，我們向大家介紹一下旋轉樓梯的繪制方法。旋轉樓梯一般用于別墅、會所等造型獨特的建筑當中，浩辰CAD建筑2011軟件提供了此類樓梯的專用繪制方法，簡單實用，下面請看我們的教程。

首先，在【樓梯】菜單下選擇【圓弧梯段】的命令（如圖1）。

圖1

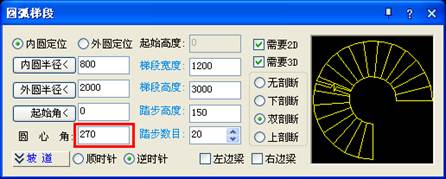

選擇之后，軟件將會彈出對話框（如圖2）

圖2

我們在對話框中將【圓心角】的數值改為【270度】，就可以實現旋轉樓梯的形式了。在這里，你可以根據要求調整內圓半徑、外圓半徑，從而調整梯段的寬度和位置（如圖3）。

圖3

使用【添加扶手】命令，然后點擊旋轉樓梯的外圓和內圓，即可添加扶手（如圖4）。

圖4

最后，使用【三維建模】菜單下的【欄桿命令】，以扶手為對象進行選擇，就可以創建出非常漂亮的欄桿對象了（如圖5）。

圖5

上述步驟都完成之后，我們就可以好好欣賞平面和三維渲染的效果了（如圖6）。我們也應該可以感覺到，使用浩辰CAD建筑2011繪制旋轉樓梯既簡單又便捷，感興趣的朋友不妨一試。

圖6
