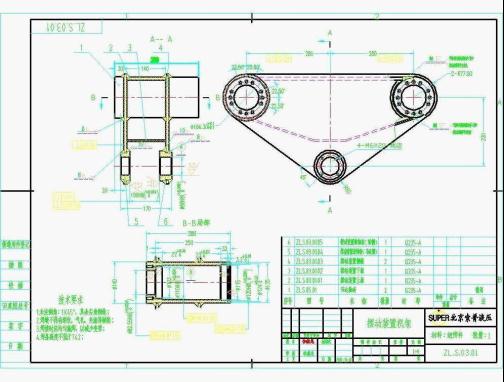

時至今日，浩辰CAD機械軟件在實際的設計工作中應用已非常廣泛了，國內有很多制造業的領頭企業已經采用了浩辰CAD平臺以及浩辰CAD機械軟件，例如：徐州重工集團、美的集團、西門子等等。下面我們就以一張北京索普液壓的CAD圖紙為例，來看一下浩辰CAD機械軟件的具體操作應用吧！

圖1

圖紙設置

這張CAD圖紙，一眼看去元素很多。使用浩辰CAD機械2011，經過簡單梳理，可快捷繪制出模型以及尺寸標注、文字標注、圖紙設置等。

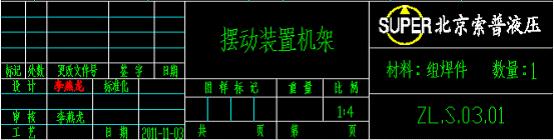

首先，這張CAD圖紙樣式是企業內部的標準樣式，我們先插入一張CAD軟件中自帶的第一種標題欄樣式CAD圖紙，然后分解標題欄，企業名稱更改為北京索普液壓標志，設計者更改為李燕龍，如圖2。

圖2

通過浩辰CAD機械軟件中的【系統維護工具】--【自定義標題欄】，按操作提示對新標題欄樣式進行保存，方便以后調用。

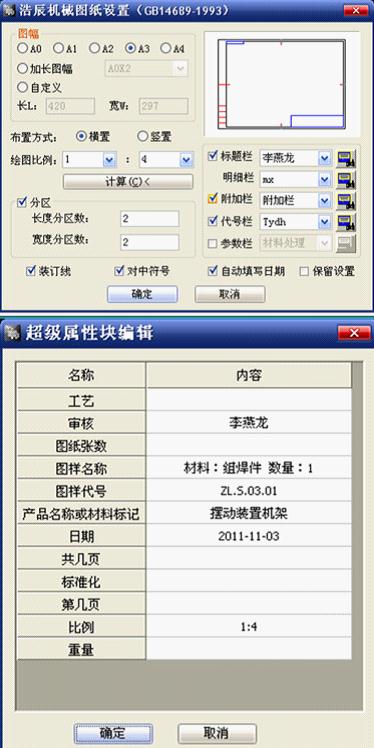

自定義完標題欄后，插入CAD圖紙，在圖紙功能區里面設置好相關選項，如圖3。

圖3

繪圖

圖紙設置完畢后，開始繪制模型。通過綜合利用【繪圖工具】、【構造工具】、【輔助工具】快速構建模型。比如通過畫圓功能快速繪制同心圓、通過孔陣功能插入陣列的螺紋孔、中心線功能快速插入中心線、創建視圖快速創建剖視圖以及剖視符號等，如圖4。

圖4

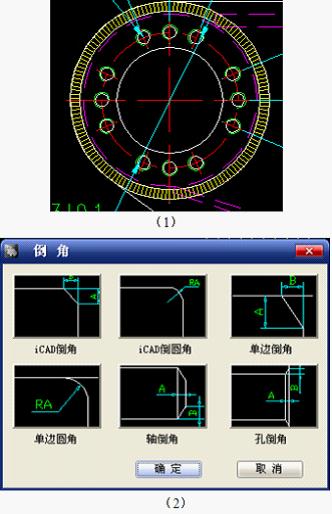

（1）系列圓以及孔陣的插入、快速插入各種中心線

（2）國標倒角可快速生成各種倒角

標注

模型繪制完畢后，用尺寸標注進行標注，用【智能標注】功能可以快速標注線性、對齊、圓弧、角度等標注；用符號標注可以進行焊接符號、粗糙度、形位公差的標注；并且在標注完之后可以用超級編輯功能對標注進行集中修改，像標注加Φ、前綴、后綴等這樣的問題迎刃而解，如圖5。

圖5

文字處理

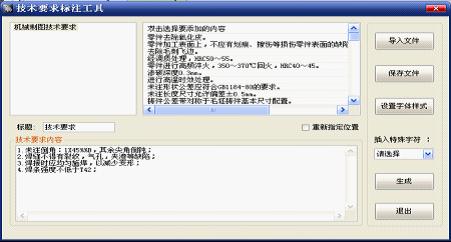

通過【文字處理】功能可以快速撰寫技術要求等文字標注。通過雙擊系統之中的技術條件或者自己填寫……直接生成技術要求，如圖6。

圖6

序號明細表

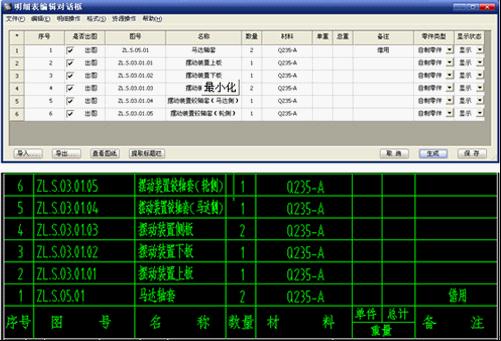

通過【序號明細表】功能標注序號，并選擇序號樣式，然后通過【明細表生成】直接生成明細表，再經過【明細表處理】，填寫里面的內容，并且在資源操作里面可以提取標準件，明細表生成完畢，如圖7。

圖7

這張CAD設計圖紙就繪制完畢了。

通過浩辰CAD機械軟件的使用，在繪制圖紙的效率以及標準性上有了大大的提高。如果想實際體驗浩辰CAD這些方便實用功能，可以登錄浩辰CAD官網進行機械CAD軟件下載：http://www.gstarcad.com/t_download/index_507.html 。
