近幾年，CAD技術快速發展，為機械制造業提供了強大的技術支持。CAD繪圖是工程技術界的語言，它能表達設計思想，進行技術交流。浩辰CAD機械軟件易于掌握、使用方便，如何運用浩辰CAD機械軟件繪制完美的設計圖，下面以升降機的立柱圖為例，簡單分享一下CAD繪圖方法。

打開浩辰機械CAD2011軟件，使用【圖紙設置】進行標準圖框的設置和生成，如圖1。

圖1

設置“1”輪廓實線層為當前圖層，繪制立柱主視圖中心線。使用【直線】命令繪制直線、【偏移】命令偏移中心線繪制出主視圖立柱輪廓，然后通過【修剪】命令進行修剪。繼續使用【偏移】和【直線】命令繪制俯視圖和左視圖。使用【圓】命令繪制俯視圖孔。最后選擇中心線，然后輸入“3”，“回車”改變對象為中心線圖層，得到視圖，如圖2。

圖2

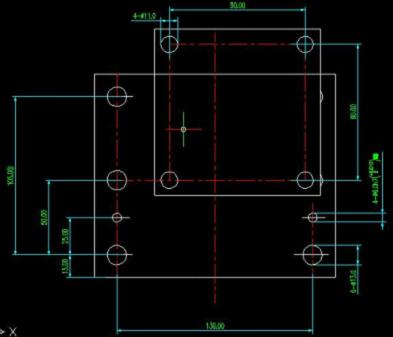

尺寸標注：輸入“D”，“回車”使用【智能標注】命令。對直線、圓、進行標注，還可以雙擊已標注數據進行編輯。插入符號（如直徑）、公差代號、偏差、附述、精度參數進行設置，如圖3。

圖3

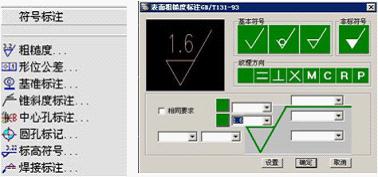

4、符號標注：軟件嚴格使用了國標，可以選擇基本符號形式紋理方向，數據填寫等，與ACAD標注相比更快捷（手工繪制粗糙度符號，創建屬性文字，創建圖塊，必要的文字還需再編輯），如圖4。

圖4

5、序號標注：圖形繪制和標注完成之后進行序號標注，序號標注功能可以進行修改、隱藏、顯示。

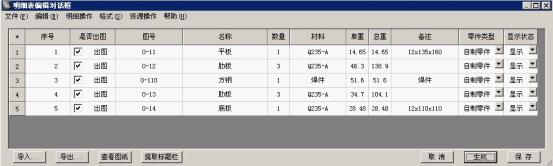

6、明細表的生成與編輯：序號標注完成之后可進行明細表的智能生成及處理。點擊【明細表生成】命令即可在指定位置生成明細表，雙擊明細表表頭就可以彈出明細表編輯對話框，進行相應數據的輸入，如圖5。

　
圖5

技術要求：使用軟件中【文字處理】---【技術條件】命令。軟件支持txt文件的直接導入，編輯完成后點生成，在圖框內點擊相應位置，如圖6。

圖6

在運用浩辰CAD機械軟件進行機械設計的過程中，設計師朋友們只要合理設置，充分掌握軟件的各項功能，就能方便、精確地繪制出標準機械CAD圖樣。設計師朋友們如果想實際體驗這些方便實用功能，可以登錄浩辰CAD官網進行CAD下載：http://www.gstarcad.com/T_download/index_507.html 。
